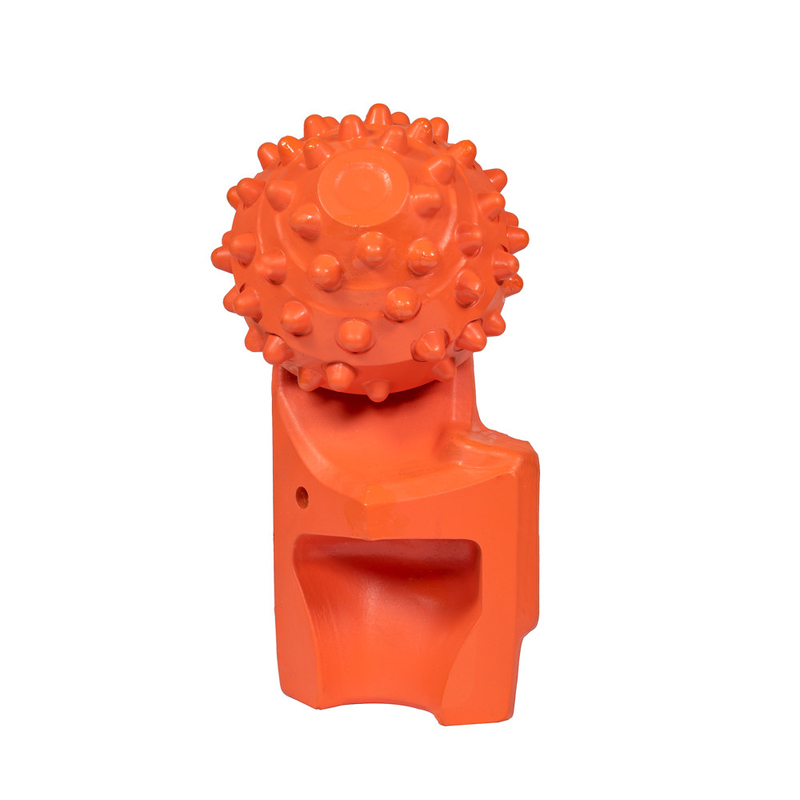

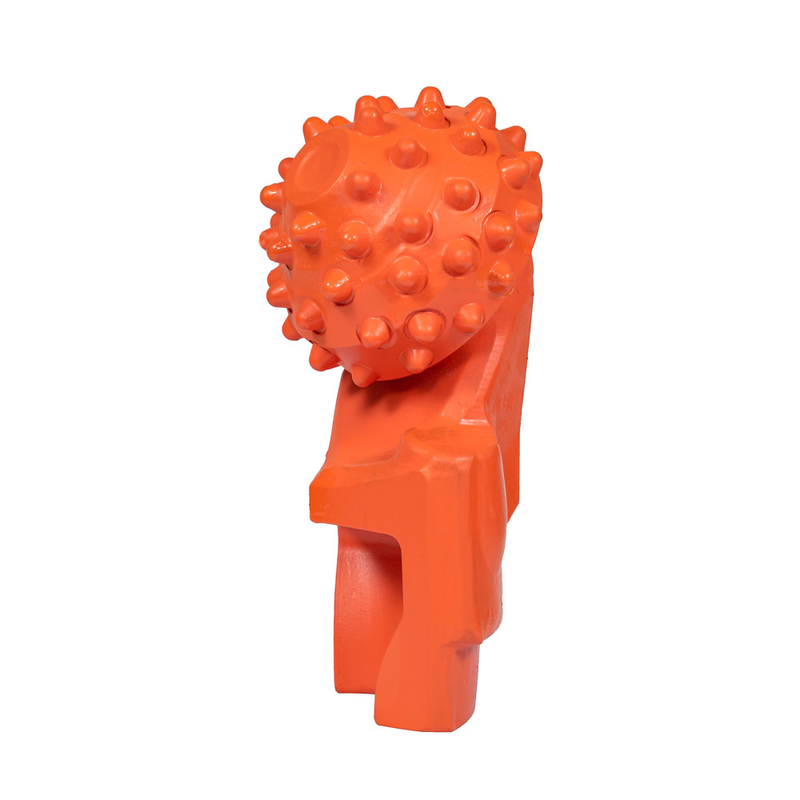

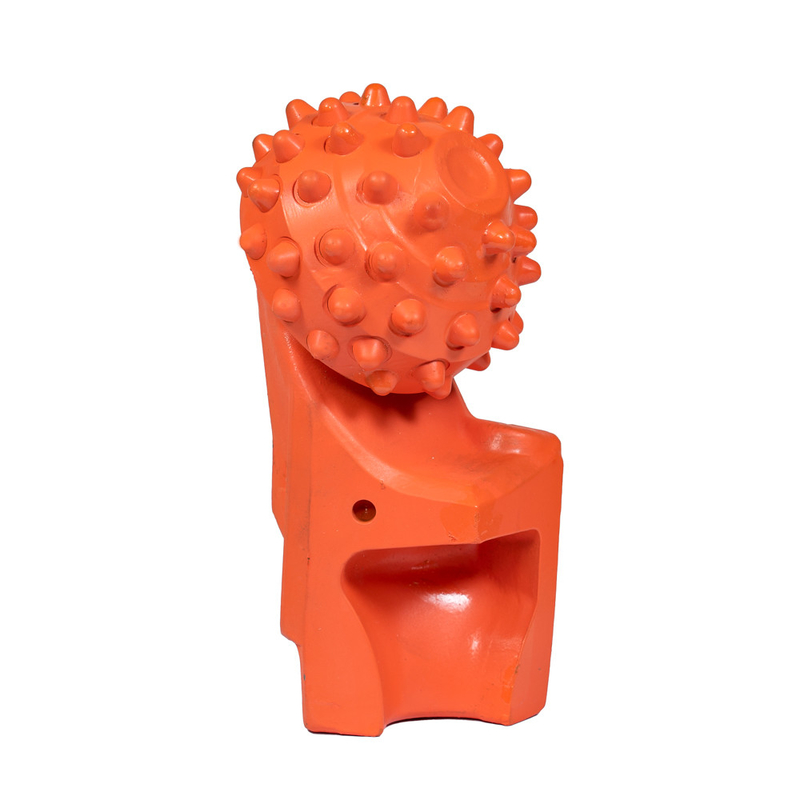

8 1/2" ローラービット フルインサート/コーン1、コーン2、コーン3

シングルローラービットの紹介

回転掘削ロックビットは、小石層、軟層、中硬層を掘削できる回転掘削杭基礎工学に適しています。独自の切削プロセスパラメータ設計により、インサートのプロファイルとインサート量、切削角度、インサート分布、カッター形状などにより、各列のインサートの最高の切削効率と移動方向を正確に保証し、破断領域と体積を実現します。効率的なトンネル加工速度を確保するために、各インサートが穴壁に接触するときに最大になるようにします。同時に、独自の特許取得済みのシール構造設計と真空オイル注入技術により、軸受の有効利用が保証され、寿命が35％延長されます。パーソナライズされた設計のニーズに応じて、ロータリー掘削岩石ビットは10MPaから250MPaまでのさまざまな種類の岩石に対応します。

回転掘削エンジニアリングコーンビットは、取り付け方法により脱着式と溶接式の2種類に分けられます。脱着式も差込ピン式とボルト接続式に分けられます。インサートの配列により、コーン1、コーン2、コーン3タイプ、フルカバレッジタイプに分かれます。コーン 1、コーン 2、コーン 3 タイプの回転掘削ロックビットは、回転掘削による盛土断面岩石の切断とトンネル掘削を実現するために、3 種類のコーンを取り付けて取り付ける必要があります。

ロータリー掘削岩ビットサリアは、ベアリング構造に従って名前が付けられています。

密閉すべり軸受 ―MHG

密封転がり滑り軸受-MGHG

ミラリオンロータリー掘削岩石ビットは、直径コード、シリーズコード、分類コード、付加機能コードで構成されています。

軸受構造のタイプ:

MHGシリーズ ローラービット

MHGシリーズトリコンビットは、0型ゴムシール滑り軸受トリコンビットです。通常速度での高い穴あけ圧力に耐えることができ、さまざまな切断構造を備えており、非常に柔らかい地層から非常に硬い地層まで適応できます。

1.滑り軸受形状を採用し、ラグ軸受の表面に耐摩耗性超硬を使用し、のスライディングスリーブは、高強度、高弾性、耐高温性、高耐摩耗性の特性を備えた材料で作られており、耐噛み込み性を向上させます。

2.合理的なベアリングクリアランス設計により、スライディングスリーブはベアリングペアの相対速度を低下させながら摩擦面の温度上昇を抑え、高い掘削圧力または高速掘削条件下でベアリングの寿命とベアリングの信頼性を効果的に向上させることができます。

3.ベアリングOシールは耐摩耗性と高温耐性を備えた高飽和NBRを採用しています。適切に設計されたシールキャビティの外側エンドボスにより、シールの信頼性が向上します。

4.高速に対応するために、スチールボールがコーンをロックします。

MGHGシリーズ ローラービット

MGHGシリーズトリコンビットは0形ゴムシール転がり軸受トリコンビットです。高貫通度の穴あけに最適で経済的な工具です。主な構造上の特徴は次のとおりです。

1.密封された転がり滑り軸受構造：主滑走路では、円筒形のローラーがコーンの溝に配置され、小さな滑走路では滑り耐摩耗性ブッシングが使用されます。これによりジャーナルサイズが拡大され、より高い掘削圧力に耐える能力があります。そして高速にも適応します。

2.スラスト軸受ペアの表面には、摩耗低減処理と硬化処理が施されています。支持力と耐噛み込み防止能力が向上しました。

3.250度の高温に耐え、耐摩耗性に優れた新タイプのグリースを採用しています。シール潤滑システムの高温耐性が向上しました。同時に、最適化されたシール構造を採用し、ローラーによるOリングの磨耗を回避し、シールリングの寿命が向上し、ローラービットの寿命が向上します。

4.インサートトリコーンビットは高強度、高靭性の超硬歯を採用しており、歯の耐衝撃性が向上し、歯の破損率が減少します。

5.列数、歯数、歯露出高さ、独自の合金歯形を最適設計し、トリコンビットの切断能力と切断速度を最大限に実現しました。
